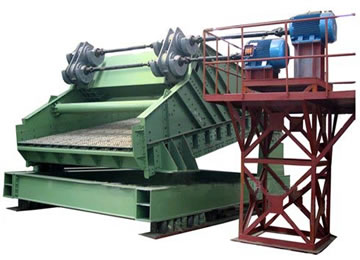

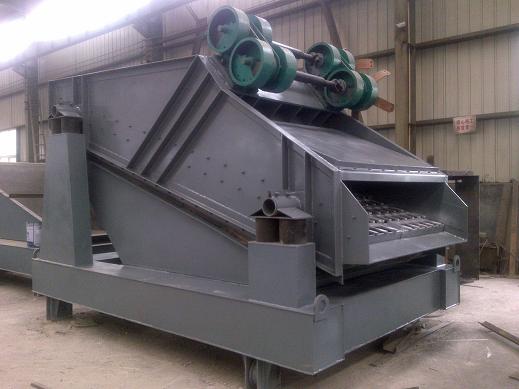

冷礦篩分機簡介：
ZSL系列冷礦篩分機適用于冶金部門對溫度在150℃以下松散的燒結礦物料進行分級，該設備采用振動器重心偏移式自同步或強迫同步結構，具有二次隔振的減振設備。冷礦系列篩分機屬于雙軸直線類篩分機，由兩臺電動機以萬向聯軸器帶動兩串振動器做反向自同步運轉，使篩箱產生較大振幅的直線振動，電機不參振，這種篩分機具有生產能力大、工作可靠、振幅調節方便、傳給基礎的動負荷小等優點。已廣泛用于冶金、礦山、煤炭、港口等工業部門。
冷礦篩分機工作原理：
安裝方式采用座式安裝，采用雙軸激振器，電機不參振，由兩臺電機外拖做反向自同步旋轉，使箱體沿直線方向做周期性往復運動，從而達到篩分目的。
冷礦篩分機產品特點：
1、篩分部件由篩框、篩面及緊固裝置組成。篩框側板用整塊優質鋼板制作，側面板、加強筋、橫梁、振動器底架間相連；
2、采用高強度螺栓與自鎖式螺母或環槽鉚釘連接、牢固可靠；
3、橫梁及篩箱側板采用鍋爐板制造且采用環槽鉚釘鉚接，結構堅固耐用；
4、篩板采用耐磨合金鋼或不銹鋼篩板，具有不變形、壽命長、效率高等優點，篩板安裝方便、折卸簡單等優點。
大型冷礦篩分機型號標識：
Z S L □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ └──────── 篩面長度
│ │ │ │
│ │ │ └────────── 篩面寬度
│ │ │
│ │ └───────────── 冷礦代號
│ │
│ └─────────────── 上振式
│
└──────────────── 大型冷礦篩系列代號

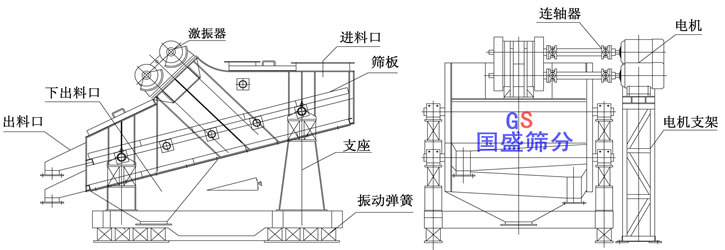

冷礦篩分機產品結構圖：
冷礦篩分機技術參數：
| 型號 | 篩面面積 | 給料粒度 | 處理量 | 雙振幅 | 電動機 | ||
| ㎡ | mm | t/h | mm | 型號 | 功率kw | 電壓 | |
| ZSL-1860 | 10.8 | <200 | 100-250 | 8-11 | Y200L-8 | 2x15 | 380 |
| ZSL-2060 | 12 | <200 | 200-300 | Y200L-8 | 2x15 | ||
| ZSL-2575 | 18.75 | <200 | 250-400 | Y225S-8 | 2x18.5 | ||
| ZSL-3070 | 21 | <300 | 350-500 | Y225M-8 | 2x22 | ||
| ZSL-3175 | 23.25 | <300 | 450-600 | Y225M-8 | 2x22 | ||
| ZSL-3090 | 27 | <300 | 550-700 | Y280S-8 | 2x37 | ||

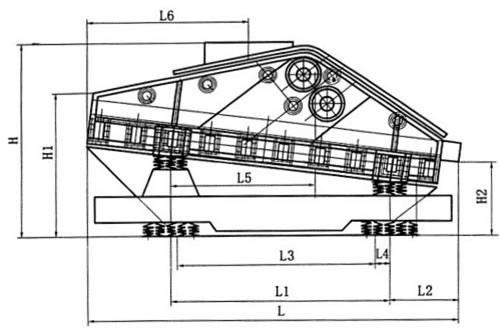

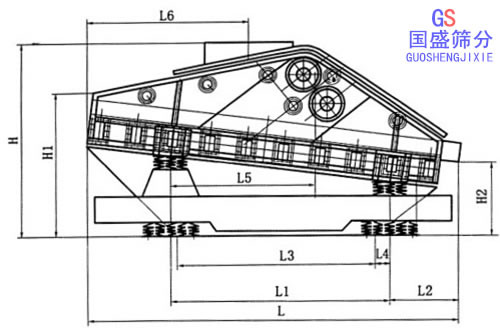

冷礦篩分機對照尺寸圖表：
| 型號 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | B3 | B4 | B5 | H | H1 | H2 |
| ZSL-1860 | 6350 | 3752 | 1170 | 3400 | 250 | 2480 | 2760 | 5350 | 3010 | 2000 | 1600 | 2540 | 1730 | 3400 | 2500 | 1267 |
| ZSL-2060 | 6350 | 3752 | 1170 | 3400 | 250 | 2480 | 2760 | 5350 | 3010 | 2000 | 1600 | 2540 | 1730 | 3400 | 2500 | 1267 |
| ZSL-2575 | 7660 | 4785 | 1496 | 4896 | 272 | 3344 | 3630 | 5326 | 3316 | 2500 | 1817 | 2990 | 1505 | 3630 | 2668 | 1505 |
| ZSL-3070 | 7120 | 4626 | 1535 | 3530 | 150 | 3831 | 3358 | 5766 | 4050 | 3000 | 2500 | 3616 | 1164 | 3957 | 3017 | 1619 |
| ZSL-3090 | 8633 | 6234 | 1299 | 4000 | 221 | 4156 | 3598 | 5808 | 3816 | 3000 | 2317 | 3490 | 1555 | 4704 | 4704 | 1318 |
| ZSL-3175 | 7662 | 4782 | 1495 | 4896 | 322 | 3800 | 3630 | 5926 | 3916 | 3100 | 2417 | 3590 | 1505 | 3630 | 2668 | 1472 |
注：以上型號尺寸為標準大型冷礦篩機型，如用戶有特殊要求可量身定做。
冷礦篩分機安裝與調試：
1、安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板平面度小于3mm；
2、安裝時，根據篩子從下到上的順序安裝；
3、安裝完畢，調整好相對位置，保證一次與二次減振彈簧均呈垂直狀態，電機軸線應低于振動器軸線3-5mm，再把電機支架、彈簧底座與預理鋼板焊牢。
4、要求兩臺電機轉向必須相反，激振器偏心塊初始相位一定相同。
5、篩子空載運行4-6小時，篩體運行平穩，無橫擺現象和異常響聲，左右對稱點的振幅差小于0.5mm方可上料運行。

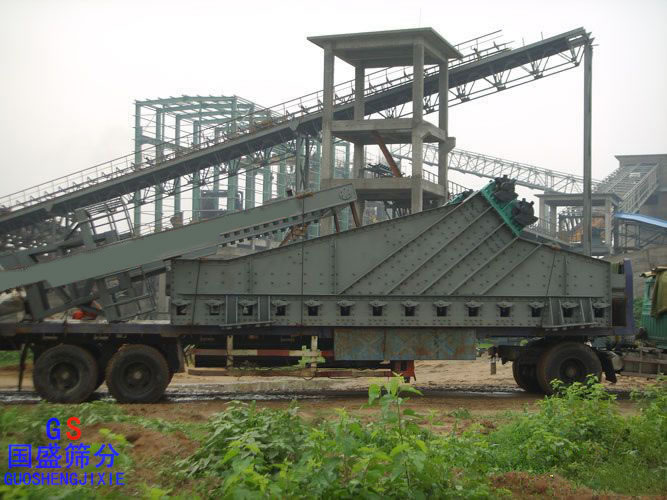

用戶發貨現場
冷礦篩分機使用與維護：
1、冷礦篩分機應避免帶料啟動，使用前清理篩機周圍及篩網面雜物；
2、在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常的狀況時，應立即停車檢查；
3、經常檢查螺栓連接情況，若有松動及時擰緊；
4、振源的調整、使用和維護，請參照振源使用說明書。(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)；
5、彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗；
6、振動器軸承采用2號合成鋰基脂潤滑。正常情況下每月加注潤滑油一次，油量不超過軸承空腔容積的三分之一到三分之二；
7、振動器使用六個月后，應檢查油脂情況，如發現潤滑脂變干或有硬塊時，應立即清洗，更換新潤滑油脂。軸承應每年清洗一次。
冷礦篩分機適用行業：
主要用于冶金、礦山、煤炭、電力等行業，是高爐槽下、焦化廠、選礦廠常用的專用篩分設備。
